广州供电局有限公司计量中心

文章来源:引澜科技2023-04-27

广州供电局有限公司计量中心创设于2002年12月08日,主要负责开展公司电能计量量值传递和计量认证、省网关口电能计量运维和计量技术监督、计量自动化系统运行维护及电能量数据管理等工作,将接受政府部门计量监督授权,接受公司市场营销部的专业管理和业务指导,并对地市局计量中心提供专业技术指导,由广东电科院负责日常业务管理。


项目介绍

本次项目为广州市黄埔区明珠路48号广东电网广州供电局计量中心网络机房二期扩容建设,该项目一期采用进口高端一线品牌产品。二期项目同样基于高品质产品需求,保证链路的安全与稳定;同时一个月内完成产品的交货以及安装验收,满足业务快速开通上线。综合考虑下,客户最终选择了引澜预端接高密度解决方案。


解决方案

本次项目为模块化机房项目,布线架构设计参考GB 50174-2017标准中A级数据中心等级要求:每个微模块由2排机柜组成,2排机柜各设立1个列头柜,且互为备份;每个服务器机柜到所在微模块的2个列头柜分别配置2根24芯OM4预端接光缆,预端接光缆两端采用24芯MTP-LC光纤模块盒。

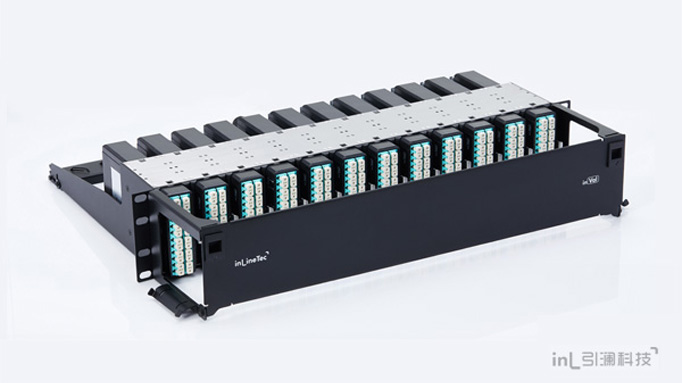

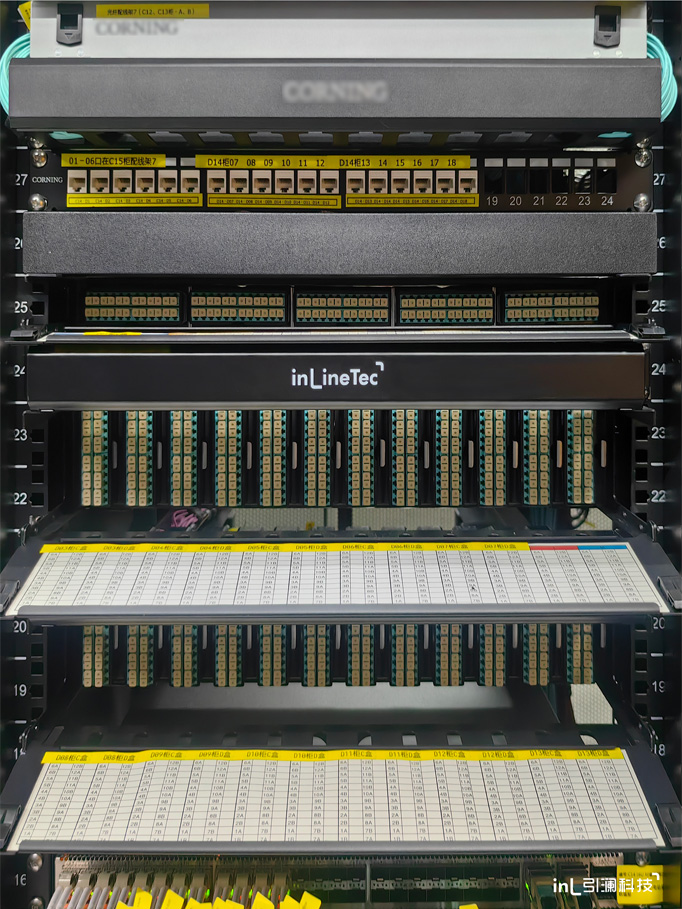

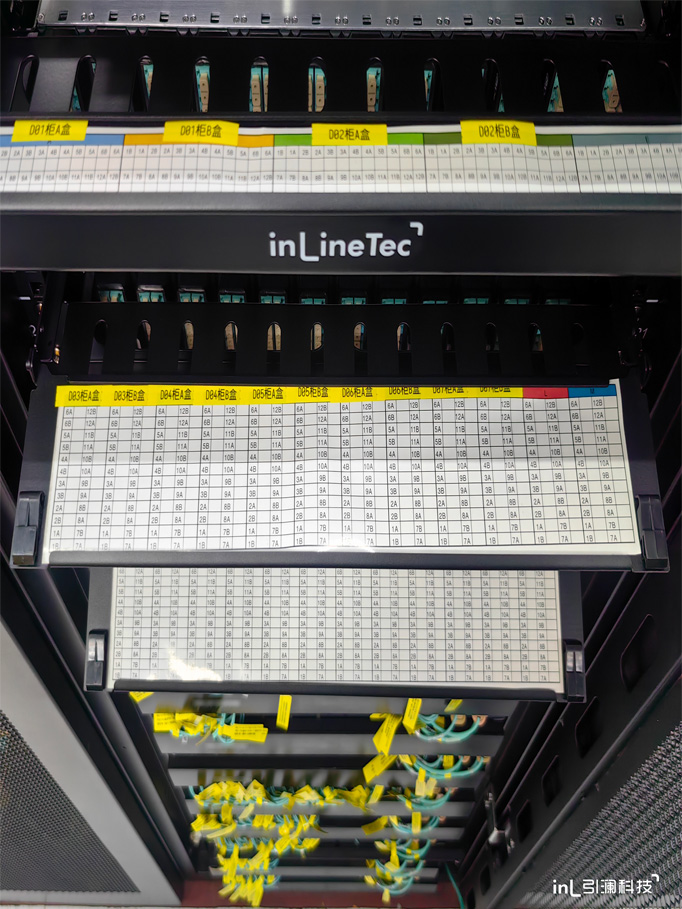

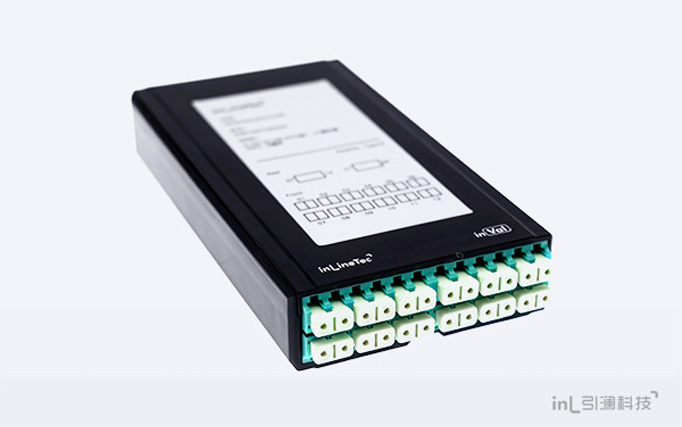

服务器机柜采用1U in-Val高密度光纤配线箱,可安装5个24芯MTP-LC光纤模块盒,最高支持120 芯LC 接口;列头柜采用2U in-Val高密度光纤配线箱,可安装12个24芯MTP-LC光纤模块盒,最高支持288 芯LC 接口;自带前置理线托架和标签条,无需单独配置理线器即可满足水平理线需求;光纤配线箱采用半开放设计,模块盒均可前后抽拉,更有利于现场维护。二期项目是在一期项目机柜基础上扩容建设,在满足端口高密度需求的前提下节省了安装所需机柜空间。

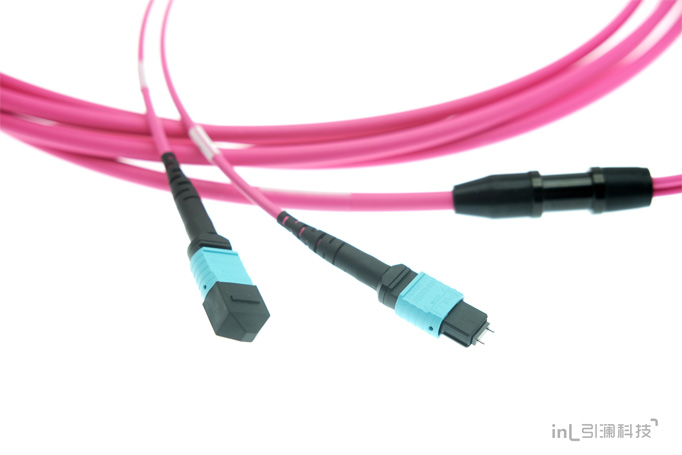

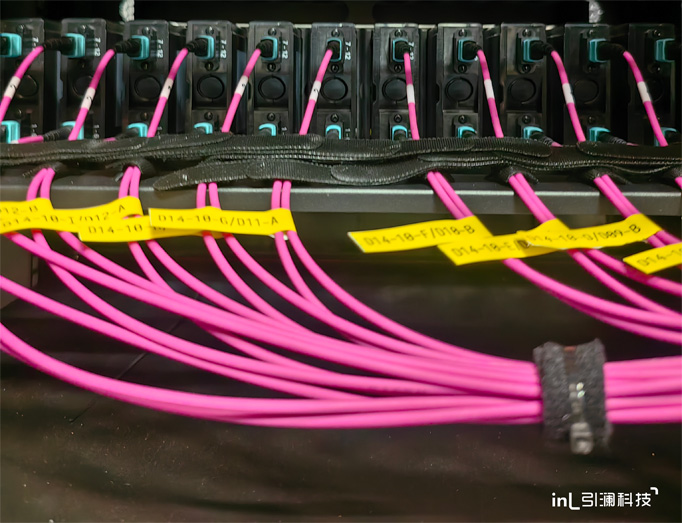

水平光缆采用引澜in-Tk预端接光缆,纤芯为低损OM4;光缆护套采用双层低烟无卤护套+双层芳纶;连接器采用US Conec专利12芯低损MTP;预端接采用type B极性,方便未来带宽升级;两端采用工字型铝合金分支器,外敷硅胶软套管,可以有效减少光缆分支及连接器所受外力影响;每根预端接光缆单独包装,提供每芯的插入损耗和回损损耗出厂测试数据。




结束语

建设数字电网,对传统电网进行数字化改造,以“电力+算力”支撑绿色能源供给体系, 打造“互联网+”一体化智能运营系统,赋予电网更多的新特征和新应用场景。引澜高密度预端接系统方案,提供高品质,高可靠性和高安全性的模块化布线产品,积极配合电力行业数字化快速转型,共同打造世界一流能源服务平台。
