安徽省交通规划设计研究总院股份有限公司

文章来源:引澜科技2023-07-04

安徽省交通规划设计研究总院股份有限公司是一家综合性勘察设计单位,始建于1960年,安徽省龙头设计企业,公司拥有工程勘察综合、工程设计综合、城乡规划、工程咨询、公路及水运工程检测和监理等多项甲级资质,以及市政公用工程、公路工程、机电工程施工总承包一级资质,是通过质量/环境/职业健康三证一体认证的高新技术企业。



项目介绍

本次项目为安徽省交通规划设计研究总院数据中心建设,综合布线系统共涉及5个冷通道,120台服务器机柜。使用标准化模块化结构设计,将整个机房空间划分为三个区域:主配线区(MDA)、水平配线区(HDA)、设备配线区(EDA)。


解决方案

安徽省交通规划设计研究总院数据中心建设项目采用引澜数据中心高密度解决方案,每个冷通道设置一台列头柜,水平布线和主干布线均采用六类非屏蔽双绞线和OM3多模预端接光缆连接。该数据中心建成后将承载全院的数据运算、数据交换、数据存储、数据备份,其对安徽省交通规划设计研究总院十分重要,一旦发生火灾将会造成不可挽回的巨大损失,因此本次项目铜缆和光缆均采用引澜低烟无卤阻燃型护套。

服务器机柜(EDA)至列头柜(HDA)

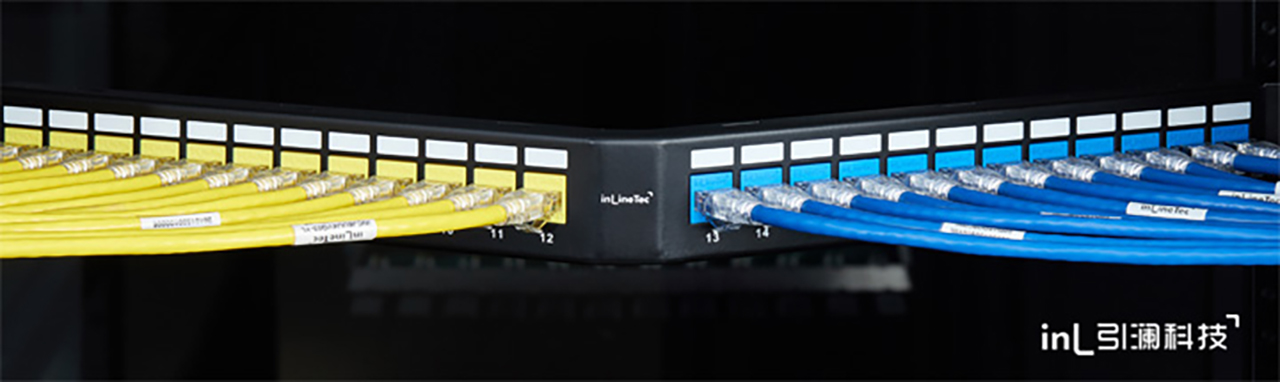

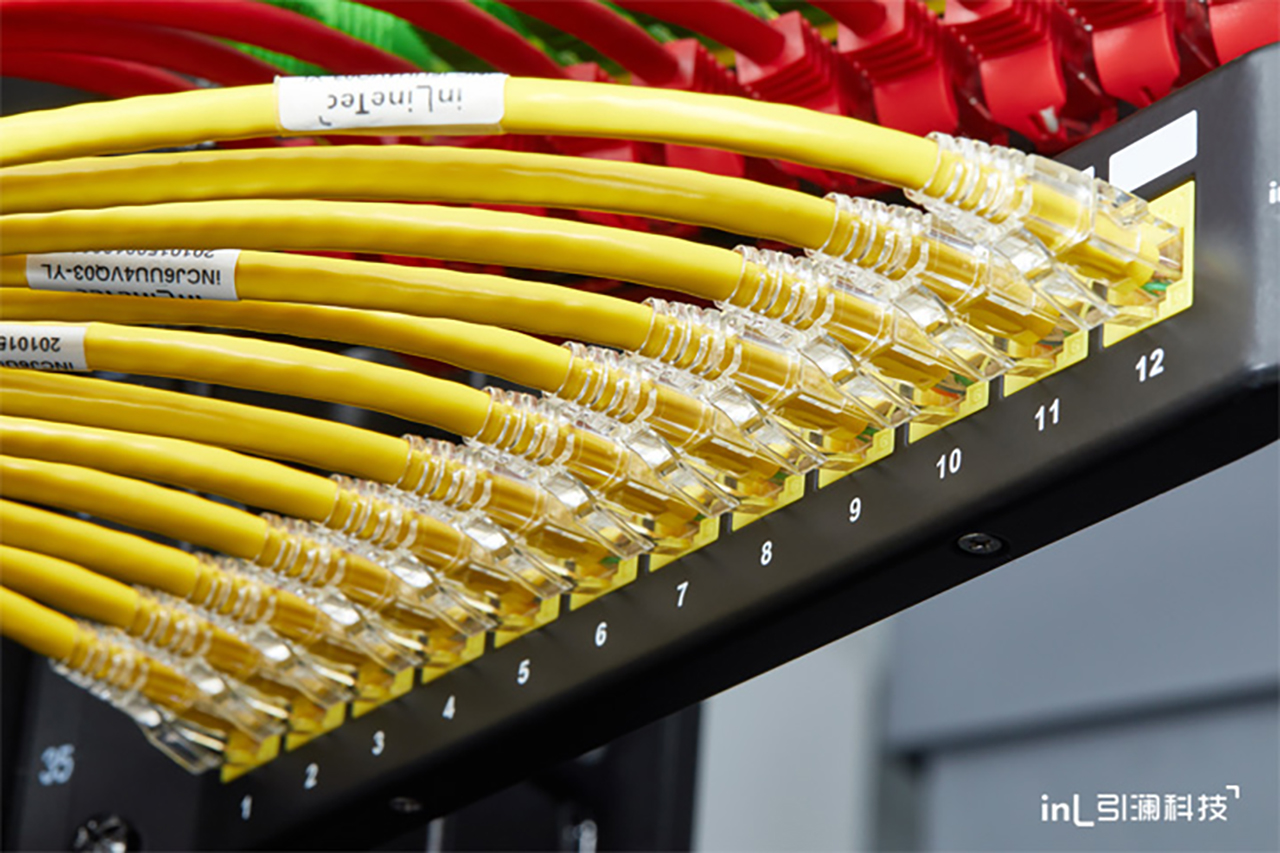

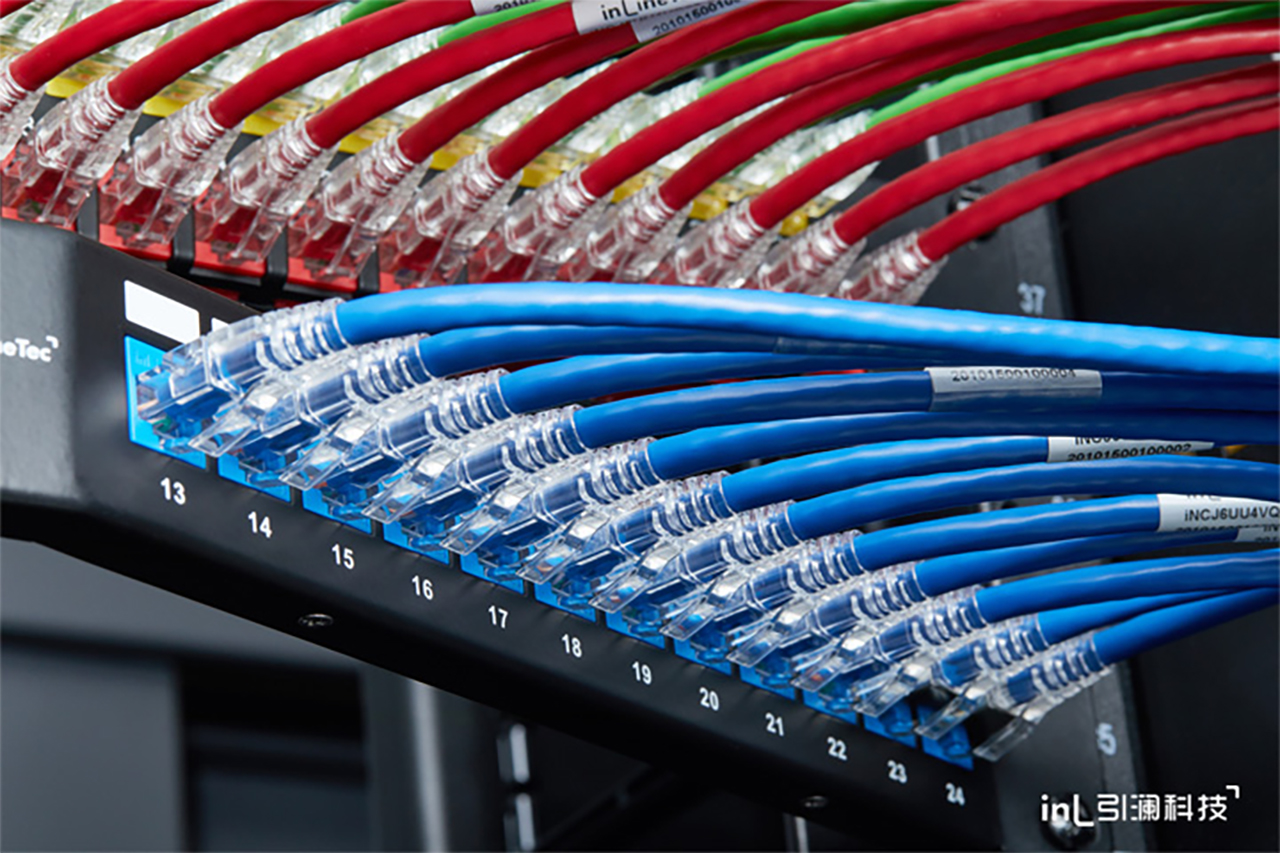

务器机柜至列头柜敷设24根六类非屏蔽双绞线和1根24芯MPO预端接光缆,铜缆系统列头柜端配置引澜in-Std模块式角型配线架,通过两端水平理线的方式可为机柜每条配线架节省1U理线空间,增加了列头柜近一倍的布线空间。


列头柜HDA至核心柜MDA

心柜位于接入间机房,列头柜至核心柜敷设48根六类非屏蔽双绞线和2根24芯MPO预端接光缆,预端接两端配合引澜in-Std 24芯MPO-LC预端接模块盒和1U 72芯in-Std高密度光纤配线箱。

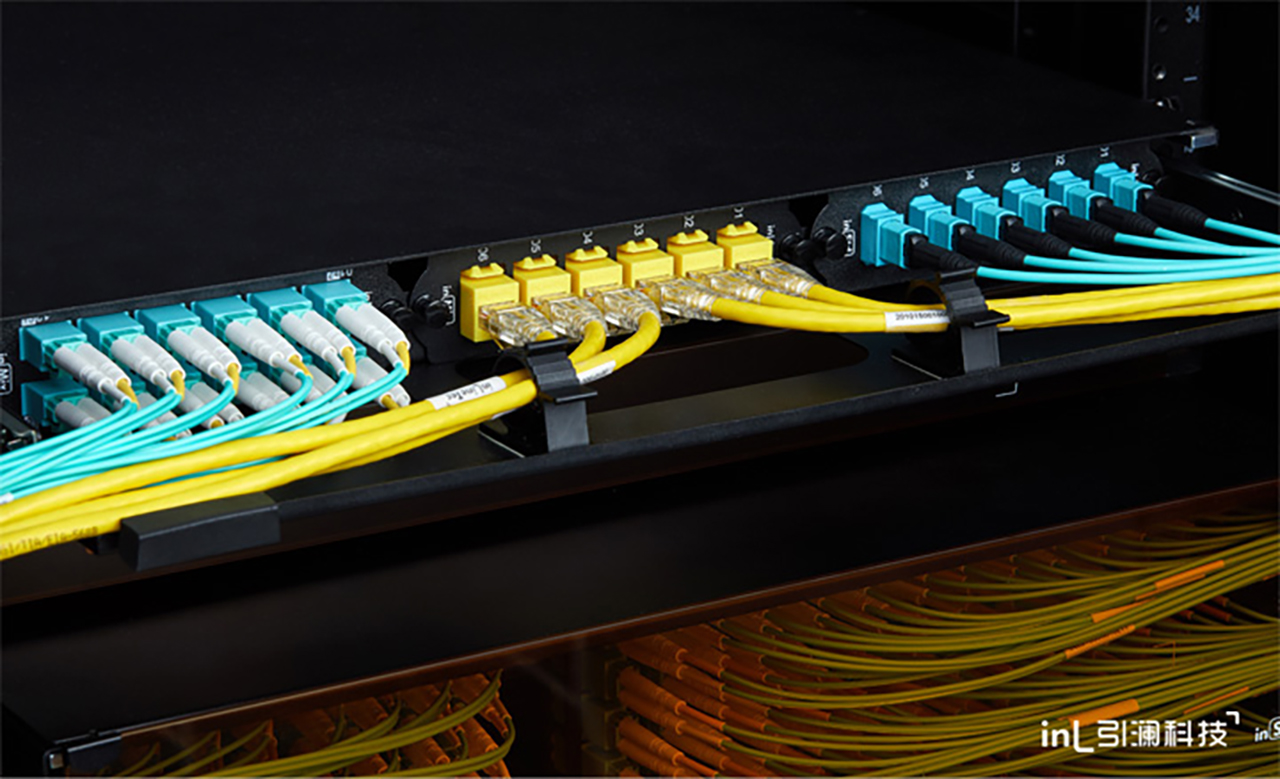

引澜in-Std光纤模组采用坚实的金属壳体,通过按压式锁扣实现模组的安装固定,采用双序号标识设计,通过翻转实现极性切换;in-Std高密度光纤配线箱采用茶色透明盖板支持可视化管理,便于查看端口占用状态;前后面板均采用磁吸式设计,实现轻松开合。



结束语

安徽省交通规划设计研究总院数据中心机房项目工期紧张,引澜技术工程师多次前往现场查勘、线上沟通,进行安装环境评估、技术确认、安装指导,测试指导等工作,确保安装测试工作的快速顺利完成,充分体现了引澜科技对用户提供全方位全阶段技术支持的宗旨。引澜高密度预端接解决方案的优良设计使系统总体安装时间只有传统熔纤产品的30%左右,采用模块化的设计,同时对机房后续的升级、扩容十分便利。
