in-Max 光纤模组

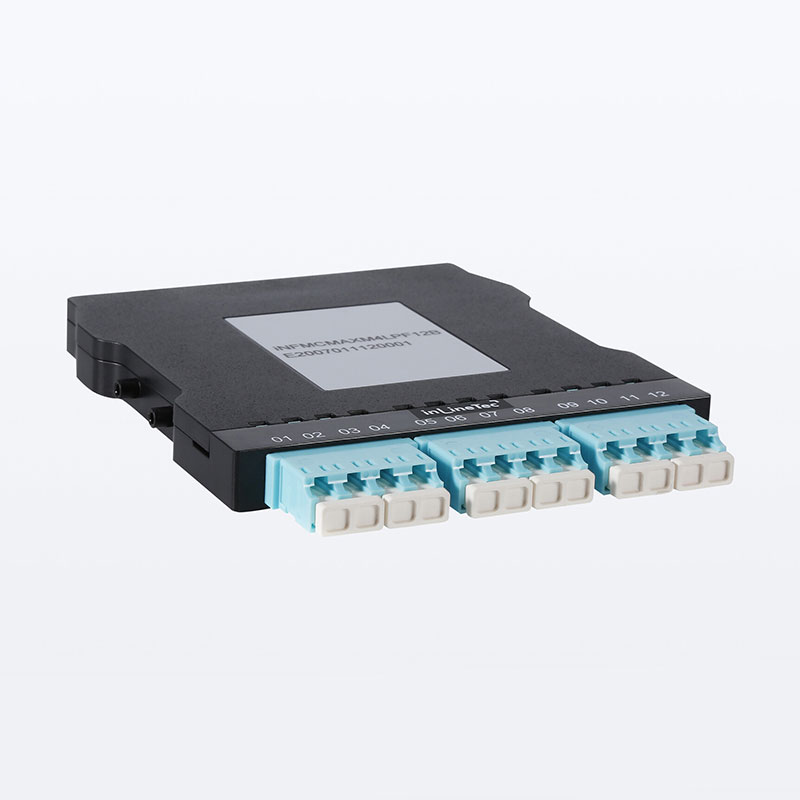

• 12芯解决方案:12芯MTP/MPO-LC模块盒,

  12芯LC适配器面板和6口MTP/MPO适配器面板

• 8芯解决方案:8芯MTP/MPO-LC模块盒,

  8芯LC适配器面板和4口MTP/MPO适配器面板

• 模块盒采用优质工程塑料,被覆静电喷涂,

  可有效保护盒内光纤部件

• 端口采用序号标识,提供A模块(直通)和

  B模块(逆序+交叉)实现极性切换

• 提供标准S级插损和L级低插损两种性能等级,

  可满足不同应用环境需求

• 出厂前测试全部端口,附带测试数据

• 产品带有S/N识别号用于追溯,采用独立包装


应用环境

标准
ANSI/TIA-568.3-D;IEC61754-7&20;TIA/EIA-604-5&10;YD/T 926.3
场景
适用于数据中心in-Max光纤配线箱,用于主干光缆的端接和跳接
存储
-40℃到70℃
操作
-20℃到60℃
相对湿度(操作)
非冷凝相对湿度≤ 93%

产品编码

in-Max 光纤模块盒
系列类别小类规格纤芯接口类型芯数极性

插损

iNFM:光模组C:低插损MAX:in-Max M3:OM3LTM:MTP(公)-LC模块08:8芯A:直通-L:L级


L:超低插损
M4:OM4LTM:MTP(公)-LC模块12:12芯B:逆序+交叉注:无后缀表示S级插损




M5:OM5LPM:MPO(公)-LC模块






S2:G.652DLPF:MPO(母)-LC模块






A2:G.657A2




例:iNFMCMAXM3LTF12A表示规格:in-Max 12芯 MTP(母)-LC模块盒,OM3,A模块

例:iNFMLMAXM3LTF24A-L表示规格:in-Max  24芯 MTP(母)-LC模块盒,L级插损,OM3,A模块


产品型号

in-Max 适配器面板
iNFMPMAXMLCP12in-Max 12芯 LC-LC面板,多模
iNFMPMAXSLCP12in-Max 12芯 LC-LC面板,单模

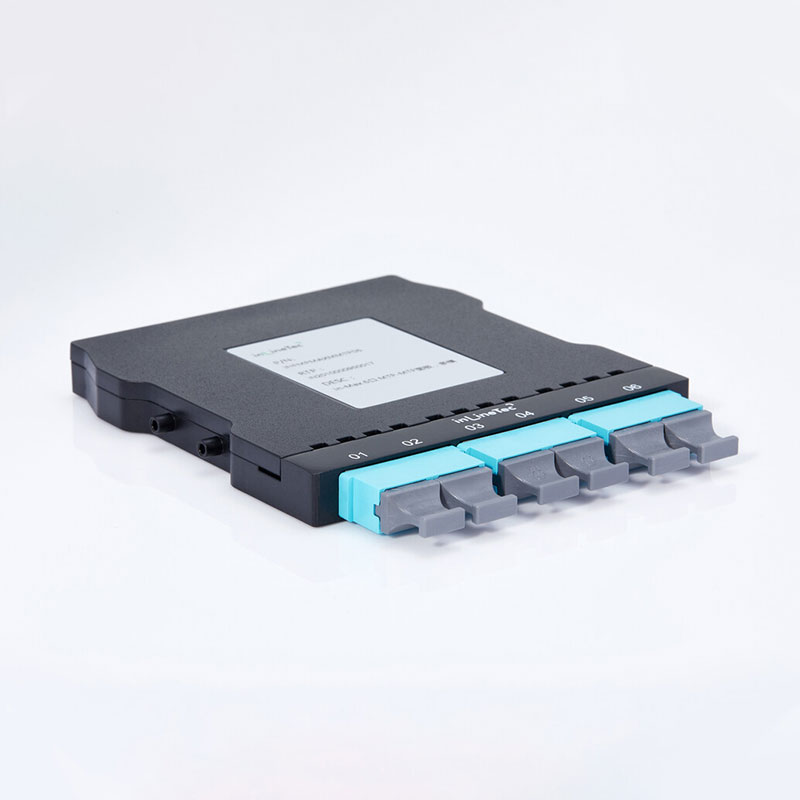

iNFMPMAXMMTP06in-Max 6口 MTP-MTP面板,多模
iNFMPMAXSMTP06in-Max 6口 MTP-MTP面板,单模
iNFMPMAXMMPP06in-Max 6口 MPO-MPO面板,多模
iNFMPMAXSMPP06in-Max 6口 MPO-MPO面板,单模
iNFMPMAXMLCP08in-Max 8芯 LC-LC面板,多模
iNFMPMAXSLCP08in-Max 8芯 LC-LC面板,单模
iNFMPMAXMMTP04in-Max 4口 MTP-MTP面板,多模
iNFMPMAXSMTP04in-Max 4口 MTP-MTP面板,单模
iNFMPMAXMMPP04in-Max 4口 MPO-MPO面板,多模
iNFMPMAXSMPP04in-Max 4口 MPO-MPO面板,单模
