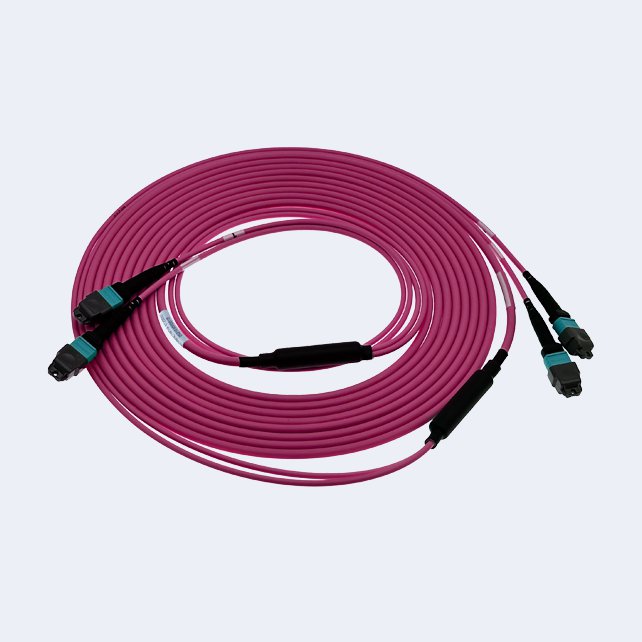

预端接光缆

• 符合TIA-568.3-D、IEC61754-7、TIA/EIA-604-5、

  TIA/EIA-604-10标准

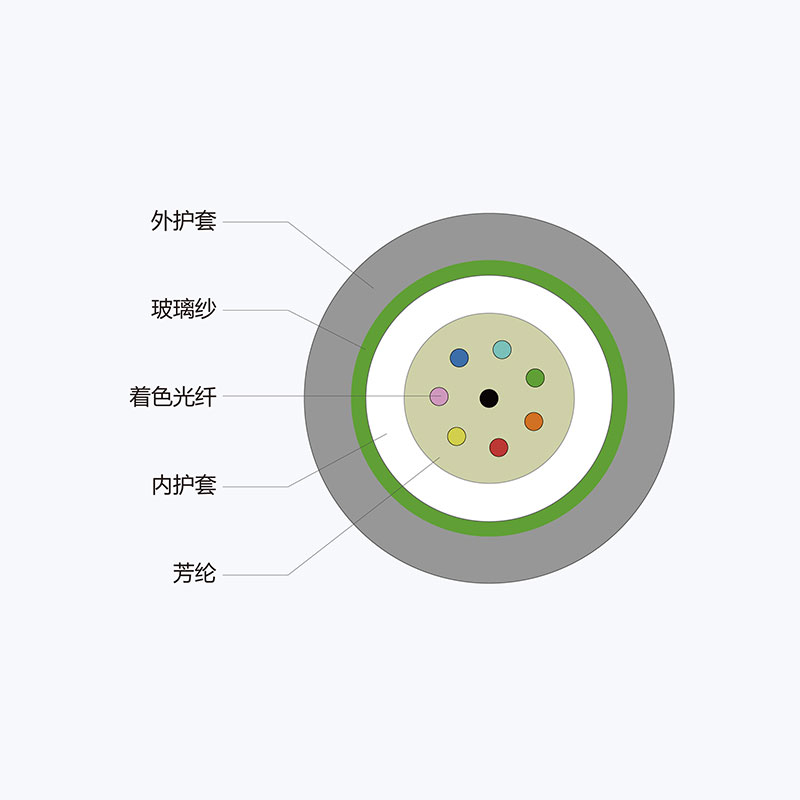

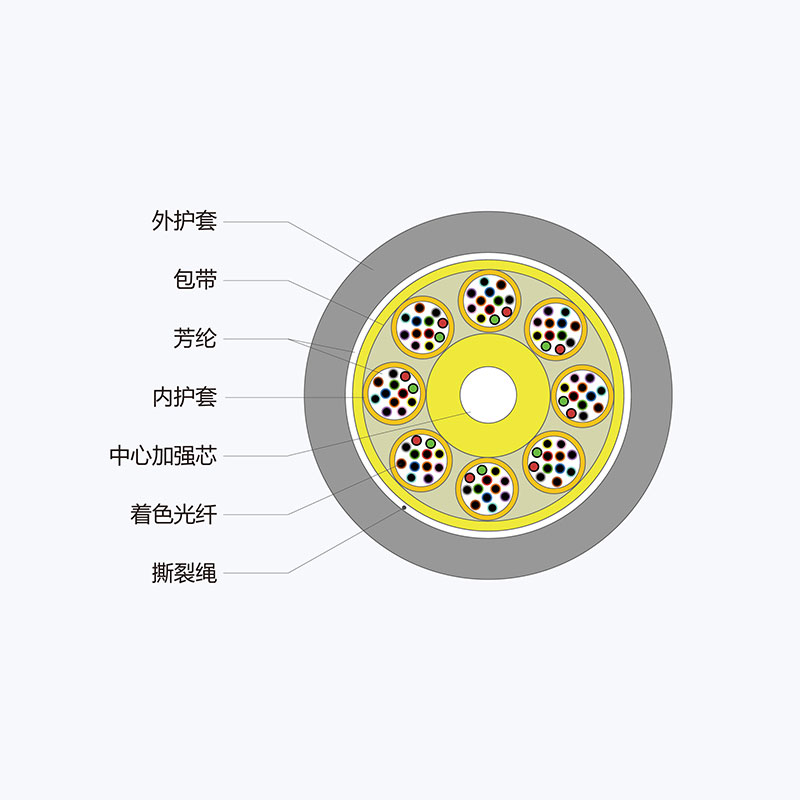

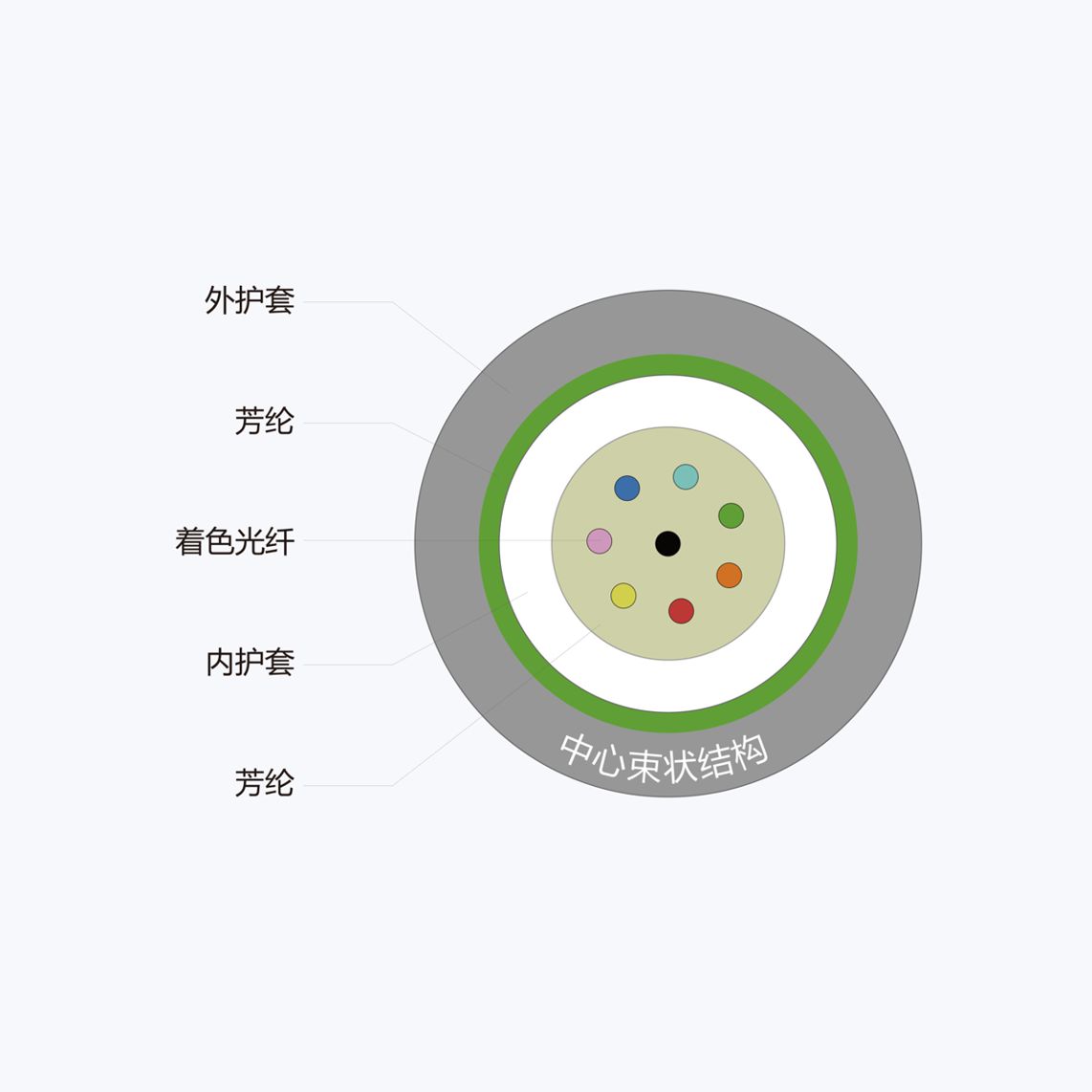

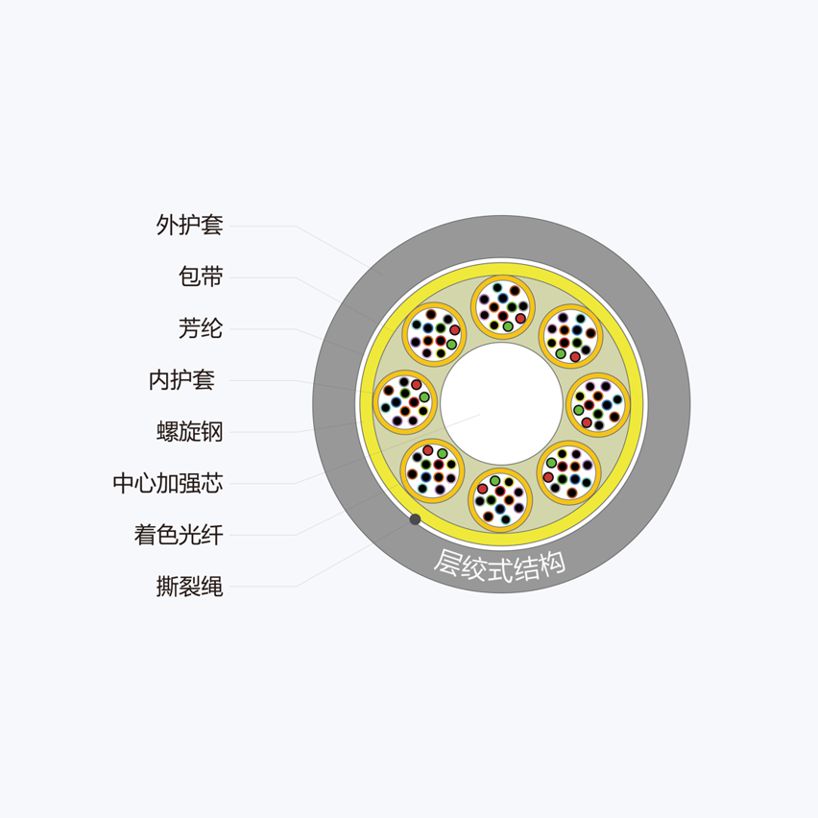

• 光缆采用同材质双护套、双层芳纶

• 采用高性能MTP/MPO连接器

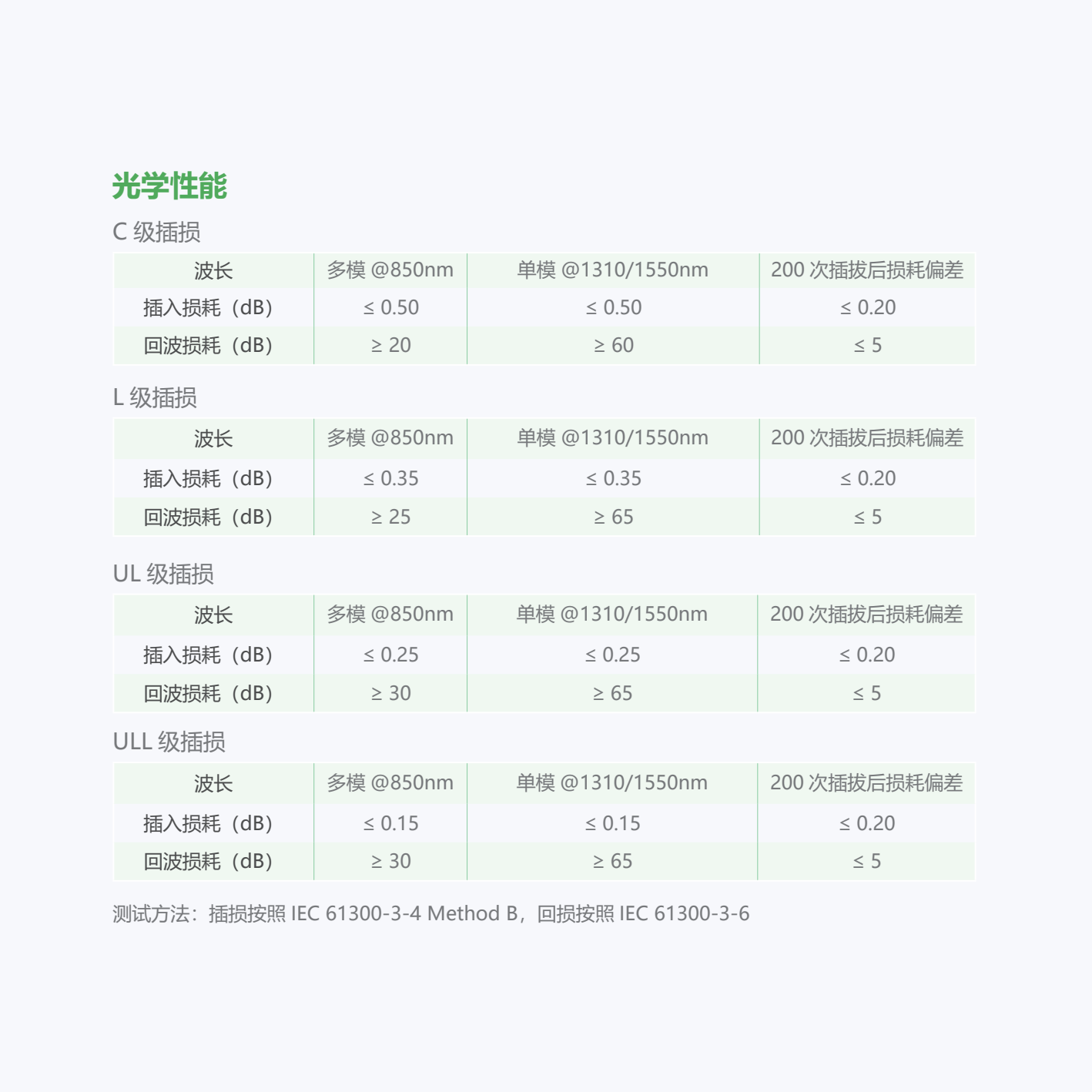

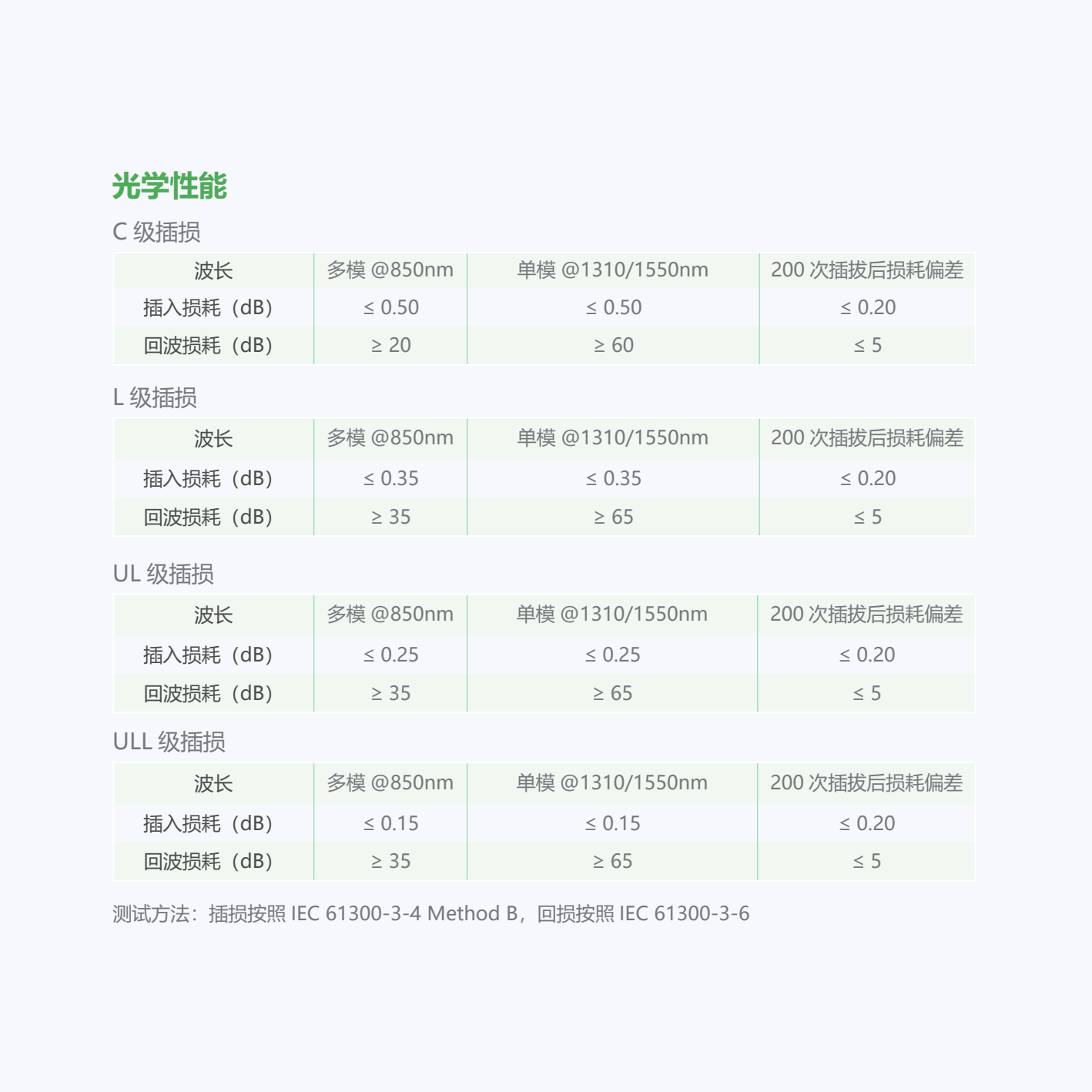

• 提供C级标准、三个低插损级别连接器

• 提供直通、逆序、交叉、逆序后交叉等多种极性

• 提供8芯、12芯结构解决方案,应对40/100/400/800G

  的传输需求

• 支持预端接光缆接续,满足原有链路延长和升级

• 100%在工厂端接并经检测后出厂,提供纸质测试数据

• 可选拉手用于长米数光缆以便于安装

• 每一根光缆两端均贴有标签用于产品的生产和质量回溯

• 采用坚固可靠的工字型分支保护器,带有硅胶护套,提

  高分支的可靠性

• 光缆采用抗微弯设计,大大降低由于弯曲问题造成的系

  统运行中断和退化


应用环境

标准
ANSI/TIA-568.3-D;ISO/IEC 11801;YD/T 926.3
场景
光纤配线架之间的主干互连,满足数据中心、楼宇高带宽、低损耗的主干链路需求和快速部署需求

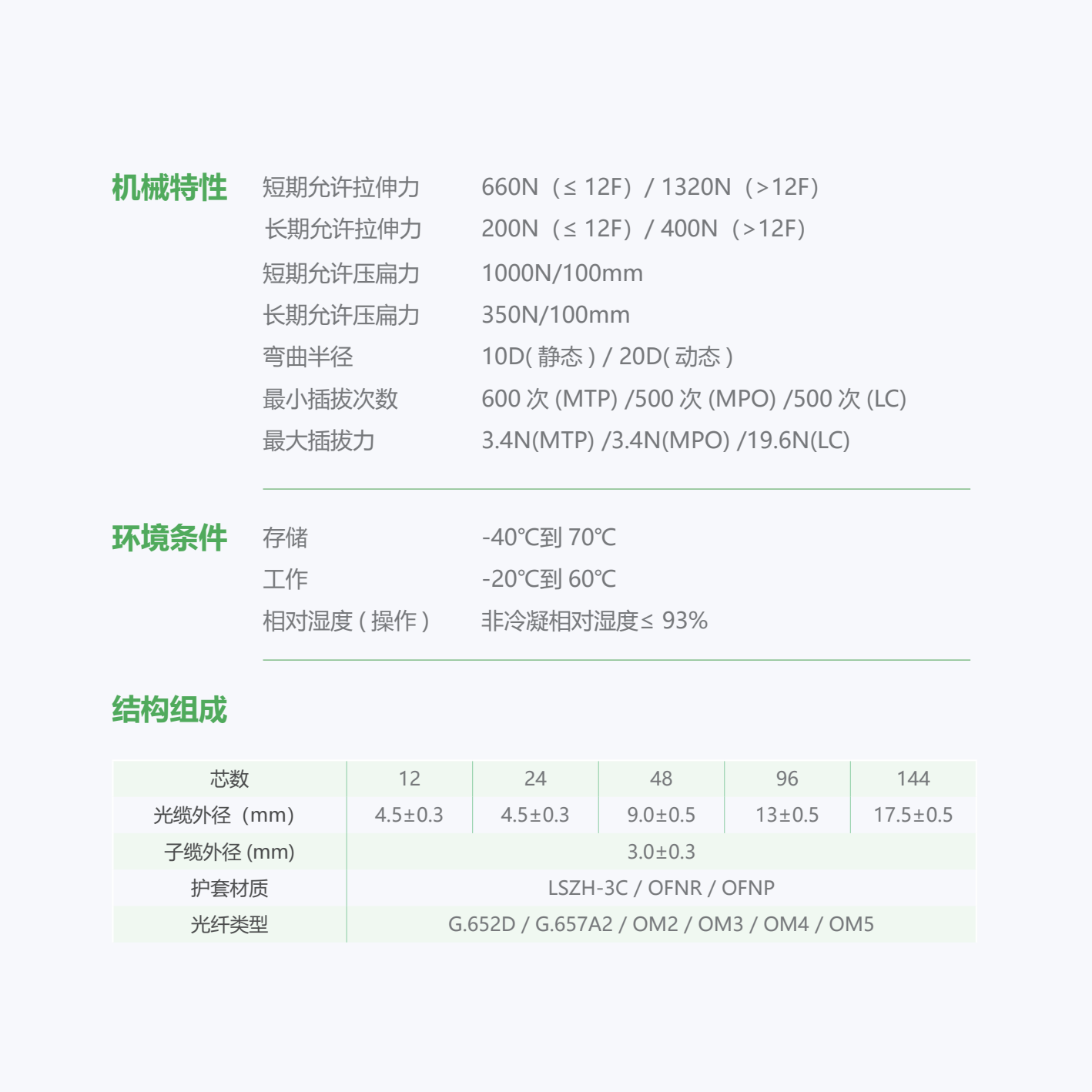

存储
-40℃到70℃
操作
-20℃到60℃
相对湿度(操作)
非冷凝相对湿度≤ 93%

产品编码

预端接光缆
系列类别纤芯护套连接器(A端)连接器(B端)芯数极性米数插损颜色
iNTK:分支器预端接M1:OM1R:OFNRPM:MPO(公)-12FPM:MPO(公)-12F008:8芯A:直通XXX:XXX米-L:L级无:默认颜色


M2:OM2P:OFNPPF:MPO(母)-12FPF:MPO(母)-12F012:12芯B:逆序005:5米-UL:UL级-YL:黄色


M3:OM3C:LSZH-3CTM:MTP(公)-12FTM:MTP(公)-12F016:16芯C:交叉100:100米-ULL:ULL级-GN:绿色


M4:OM4
TF:MTP(母)-12FTF:MTP(母)-12F024:24芯

注:无后缀代表C级-RD:红色


M5:OM5
KM:MPO(公)-8FKM:MPO(公)-8F048:48芯


-BU:蓝色


S2:G.652D
KF:MPO(母)-8FKF:MPO(母)-8F072:72芯


-WH:白色


A2:G.657A2
QM:MTP(公)-8FQM:MTP(公)-8F096:96芯


-PL:紫色




QF:MTP(母)-8FQF:MTP(母)-8F144:144芯


-BK:黑色










-GY:灰色










-AQ:水青色


注:预端接光缆默认颜色:OM1(62.5um)橙色,OM2(50um)橙色,OM3水青色,OM4洋红色,OM5柠檬绿,

      G.652D&G.657A2黄色;更多规格型号请联系引澜。

例:iNTKM4CTMTM-012B008  表示规格:预端接光缆,OM4,LSZH-3C,MTP(公)-MTP(公),12芯,B极性,8米;

       iNTKA2APMPM-024B012-L  表示规格:预端接光缆,G.657A2,LSZH-3C,MPO(公)-MPO(公),L级插损,24芯,

       B极性,12米;

       iNTKM4CTMTM-024B014-UL-AQ  表示规格:预端接光缆,OM4,LSZH-3C,MTP(公)-MTP(公),UL级插损,24芯,

       B极性,14米,水青色。
