in-Nov 光纤模组

• MTP/MPO-LC模块盒采用优质冷轧板加静电喷塑处理,

  可有效保护盒内光纤部件

• MTP/MPO-LC模块盒采用A模块(直通)和B模块

  (逆反+交叉)实现极性切换

• 提供标准S级插损和L级低插损两种性能等级,可满足不同应用

  环境需求

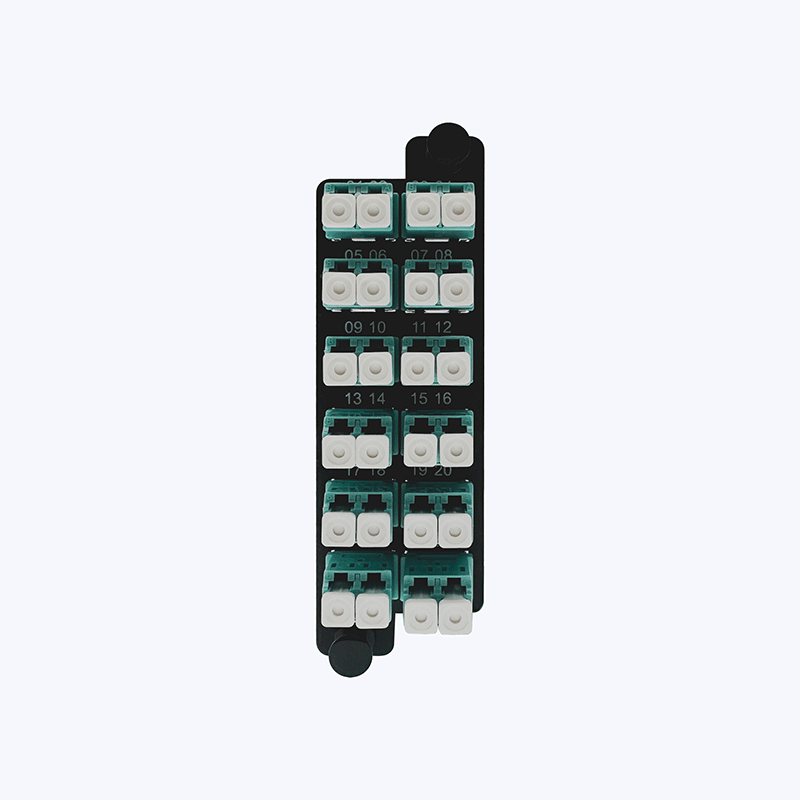

• 提供12/24芯MTP/MPO-LC,12/24芯LC、4口RJ45 、

  6口MTP/MPO适配器板,满足高密度需求

• 推拔式锁扣装置,安装与拆卸极其便捷

• 出厂前测试全部端口,附带测试数据

• 产品带有唯一识别号用于追溯,采用独立包装


应用环境

标准
TIA-568.3-D;IEC61754-7&20;TIA/EIA-604-5&10
场景
适用于数据中心in-Nov光纤配线箱,用于主干光缆的端接和跳接
存储
-20℃到60℃
操作
-10℃到50℃
相对湿度(操作)
相对湿度(操作) 非冷凝相对湿度≤ 93%

产品编码


in-Nov光纤模块盒
系列类别小类规格纤芯接口类型芯数极性插损
iNFM:光模组C:S级插损NOV:in-NovM3:OM3LTM:MTP(公)-LC模块12:12芯A:直通-L:L级


L:L级插损
M4:OM4LTF:MTP(母)-LC模块24:24芯B:逆序+交叉注:无后缀表示S级插损




M5:OM5LPM:MPO(公)-LC模块






S2:G.652DLPF:MPO(母)-LC模块






A2:G.657A2




例:iNFMCNOVM3LTF24A表示规格:in-Nov 24芯 MTP(母)-LC模块盒,OM3,A模块

例:iNFMCNOVM3LTF24A-L表示规格:in- Nov 24芯 MTP(母)-LC模块盒,OM3,L级插损,A模块


产品型号

in-Nov 适配器面板&盲板
iNFMPNOVMMTP06in-Nov 6口 MTP-MTP面板,多模个
iNFMPNOVSMTP06in-Nov 6口 MTP-MTP面板,单模个
iNFMPNOVMMPP06in-Nov 6口 MPO-MPO面板,多模个
iNFMPNOVSMPP06in-Nov 6口 MPO-MPO面板,单模个
iNFMPNOVMLCP12 in-Nov 12 芯 LC-LC 面板,多模 个
iNFMPNOVSLCP12      in-Nov 12 芯 LC-LC 面板,单模
iNFMPNOVMLCP24    in-Nov 24 芯 LC-LC 面板,多模
iNFMPNOVSLCP24    in-Nov 24 芯 LC-LC 面板,单模
iNFMPNOVRJE    in-Nov 4 口 RJ45 面板,空
iNFMPNOVBLD    in-Nov 盲板
