AOC有源光缆

• 提供10G、25G、40G、100G、 200G、400G、 800G

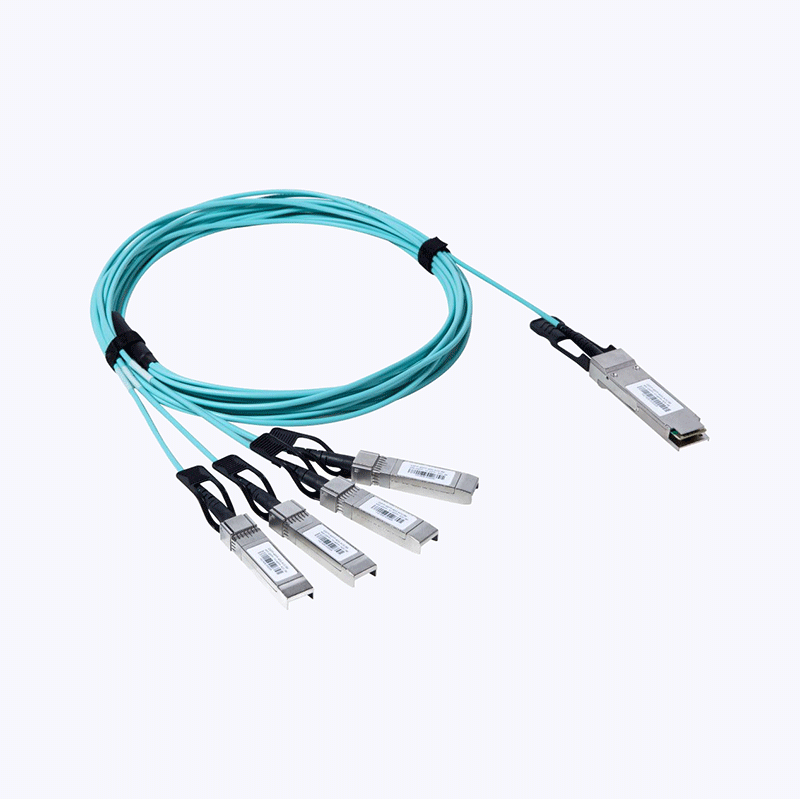

  有源光缆及分支有源光缆

• 提供SFP+、SFP28、QSFP+、QSFP28、QSFP56、

  QSFP-DD、OSFP、QSFP112-DD等封装类型

• 采用850nm VCSEL光源PIN接收器

• 采用OM2、OM3、OM4满足不同应用的传输距离需求

• 采用LSZH护套

• 3.3V供电电压,低功耗需求

• 支持数字诊断功能

• 支持热插拔操作

• 采用静电防尘袋单独包装


应用环境

标准
SFF-8431;SFF-8432;SFF-8436;SFF-8636;SFF-8679;CMIS
场景
适用于交换设备、路由设备、服务器等设备之间的高速光纤通道需求
存储
-40℃到85℃
工作
0℃到70℃
相对湿度(操作)
非冷凝相对湿度≤ 93%

产品编码

AOC有源光缆
系列类别纤芯规格护套主端连接器分支端连接器米数颜色
iNAC:AOC有源光缆M2:OM2H:LSZH1:SFP(1G)1:SFP(1G)005:5米无:默认颜色


M3:OM3
2:SFP+(10G)2:SFP+(10G)100:100米-YL:黄色


M4:OM4
3:SFP28(25G)3:SFP28(25G)005H:5.5米-GN:绿色


M5:OM5
4:QSFP+(40G)4:QSFP+(40G)
-RD:红色




6:QSFP28(100G)6:QSFP28(100G)
-BU:蓝色




7:QSFP56(200G)7:QSFP56(200G)
-WH:白色




8:QSFP-DD(400G)8:QSFP-DD(400G)
-PL:紫色




9:QSFP112(400G)9:QSFP112(400G)

-BK:黑色





A:OSFP(400G)A:OSFP(400G)
-GY:灰色




B:QSFP112-DD(800G)B:QSFP112-DD(800G)
-AQ:水青色




C:OSFP(800G)C:OSFP(800G)


注:AOC有源光缆默认颜色:OM2(50um)橙色,OM3水青色,OM4紫罗兰色,OM5柠檬绿;更多规格型号请联系引澜。

例:iNACM3H22050  表示规格:10G SFP+ AOC有源光缆,OM3,LSZH,50米;

       iNACM4H63010H  表示规格:100G QSFP28-4x25G SFP28 AOC有源光缆,OM4,LSZH,10.5米;

       iNACM4H22040-AQ  表示规格:10G SFP+ AOC有源光缆,OM4,LSZH,40米,水青色。
