in-Smart智能光纤配线架

• 1U规格,可支持4模组适配器板的结构,支持光铜混用

• 支持4个12芯LC熔纤模块盒、12芯MPO - LC预端接模

  块盒

• 通过端口感应技术实现端口状态的监测

• 采用普通LC双工光跳线跳接

• 每端口均有对应的LED显示屏,可动态显示8位数字或字

  母组合的电子ID标签

• 每端口所对应的LED指示灯,可通过软件定义6种颜色,

  区分不同的网络应用

• 每端口所对应的LED显示屏,可通过架体自带按钮切换

  显示三组ID号,分别对应配线架端ID、工作区端ID、交

  换机端ID,链路信息一目了然

• 通过切换按钮,可实现LED灯的休眠和唤醒

• 通过RS485协议与管理控制通信,通信距离为300米

• 后置MCU模块提供配线架的通讯和供电接口

• MTP/MPO-LC模块盒出厂前测试全部端口,附带测试数据

• 模块盒带有S/N识别号用于追溯


应用环境

标准
ANSI/TIA-568.3-D;ISO/IEC 11801;YD/T 926.3
场景
适用于数据中心、楼宇等布线系统端接和跳接的智能管理需求
存储
-20℃到65℃
工作
0到40℃
相对湿度(操作)
非冷凝相对湿度≤ 93%

产品型号

in-Smart智能光纤配线架

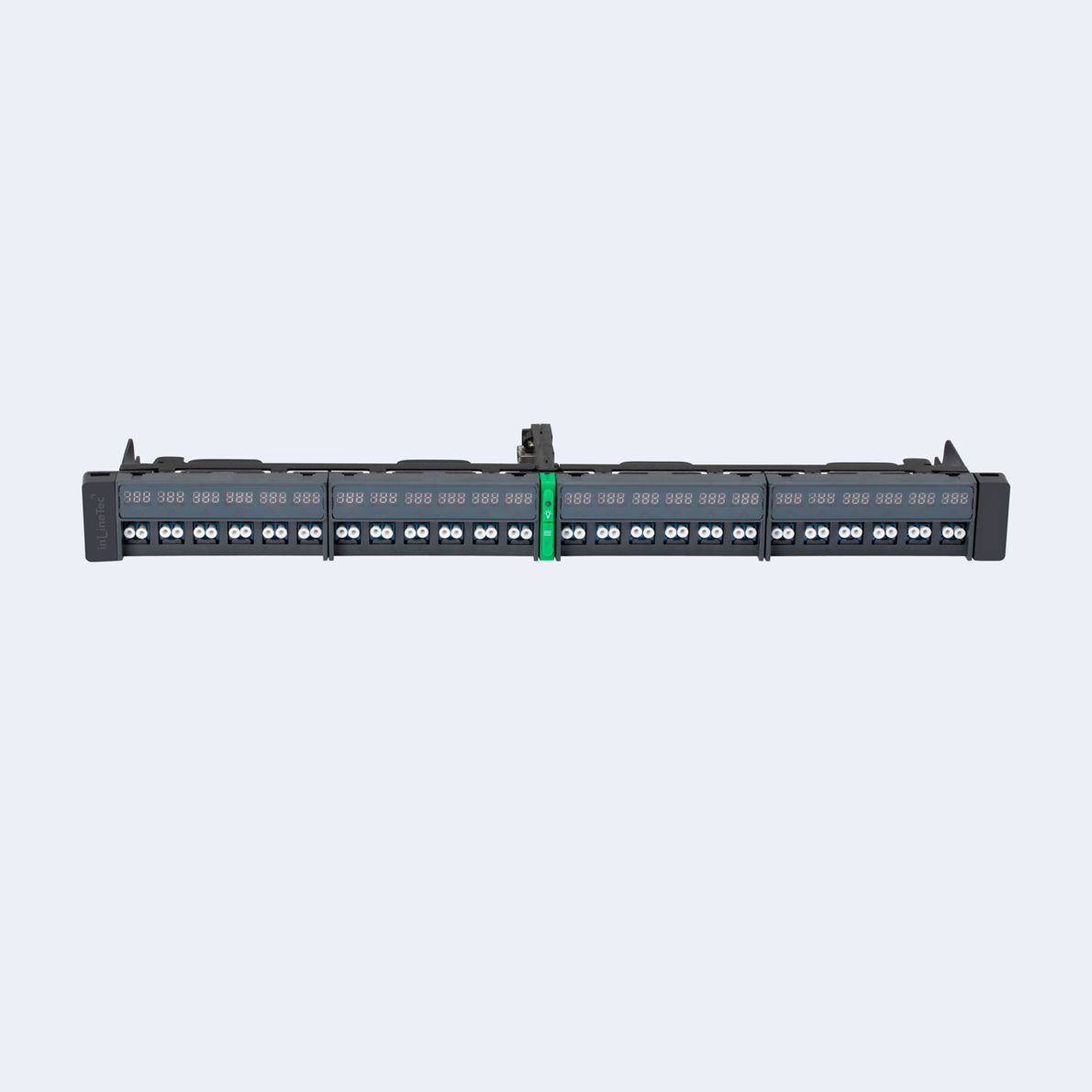

iNSPLFD24E in-Smart 智能光纤1U24口配线架, 含MCU模块,  不含光模组

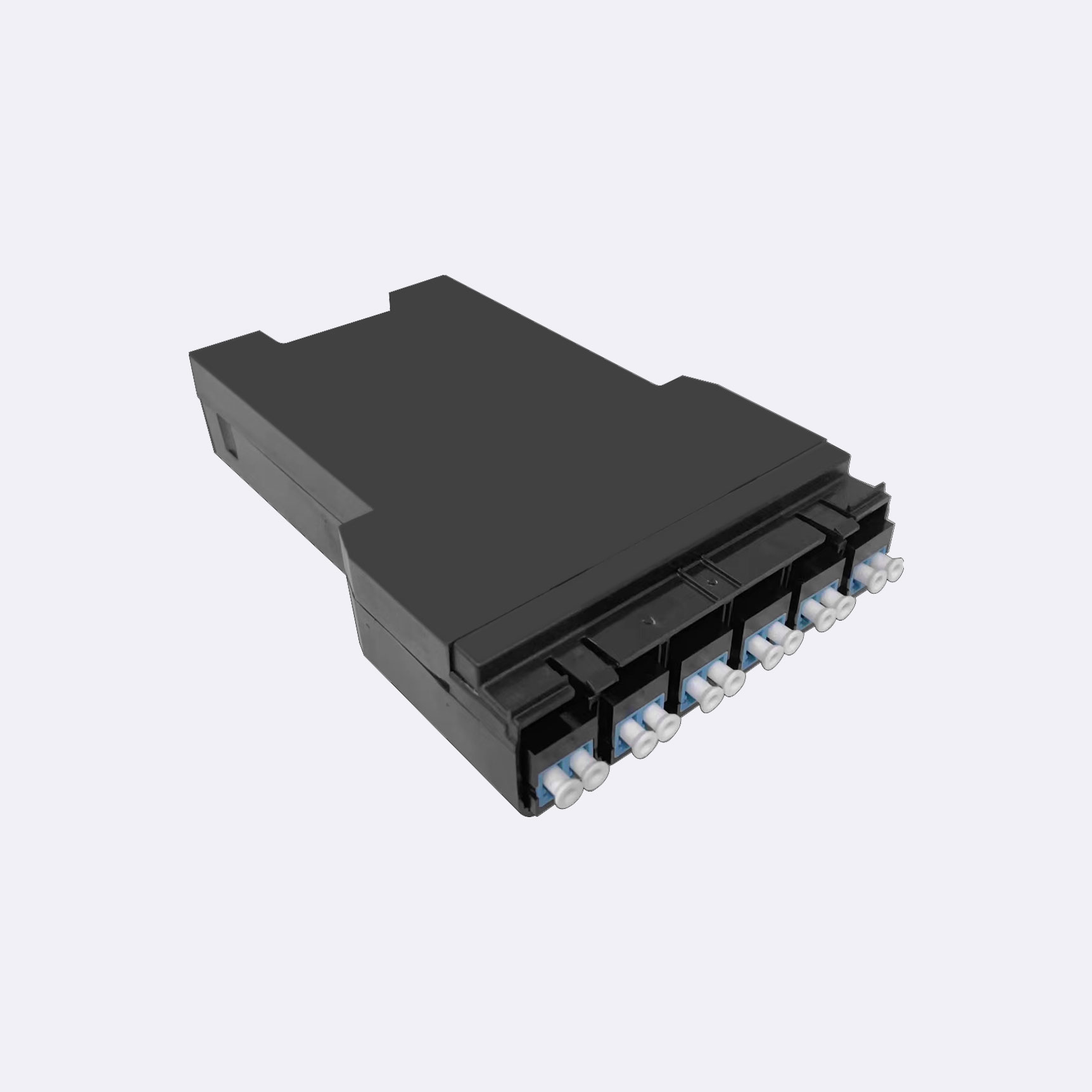

iNSMLSLC12Ein-Smart 智能熔纤模块盒,含12芯双工LC适配器,不含尾纤

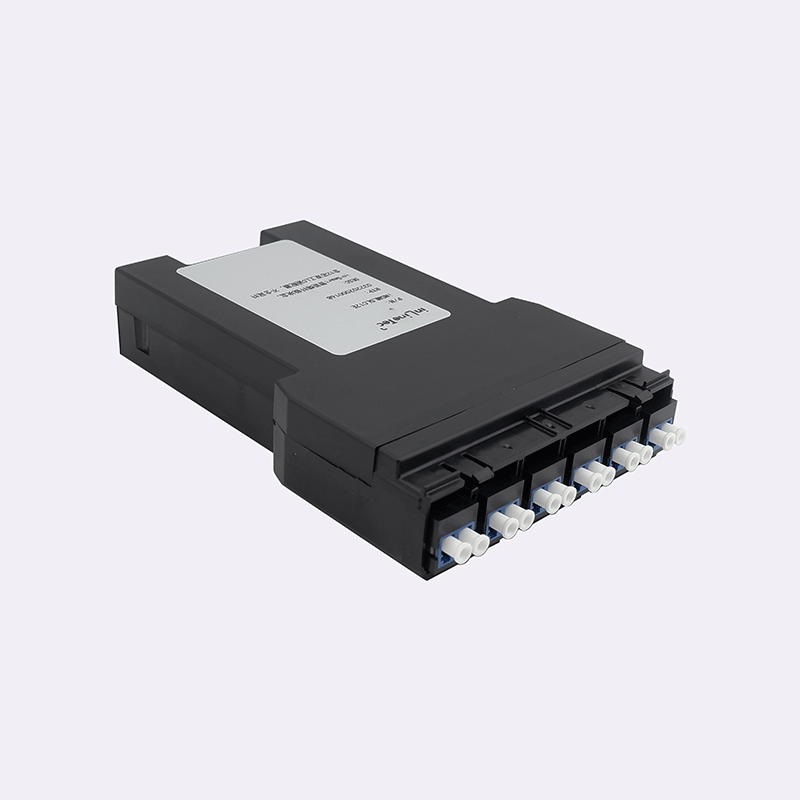

iNSMLTS212in-Smart 智能预端接模块盒,G.652D单模12芯MTP(母)-LC,A模块
iNSMLTM312in-Smart 智能预端接模块盒,OM3多模12芯MTP(母)-LC,A模块
iNSMLTM412in-Smart 智能预端接模块盒,OM4多模12芯MTP(母)-LC,A模块
iNSMLTS212Bin-Smart 智能预端接模块盒,G.652D单模12芯MTP(母)-LC,B模块
iNSMLTM312Bin-Smart 智能预端接模块盒,OM3多模12芯MTP(母)-LC,B模块
iNSMLTM412Bin-Smart 智能预端接模块盒,OM4多模12芯MTP(母)-LC,B模块
iNSMLPS212in-Smart 智能预端接模块盒,G.652D单模12芯MPO(母)-LC ,A模块
iNSMLPM312 in-Smart 智能预端接模块盒,OM3多模12芯MPO(母)-LC,A模块
iNSMLPM412in-Smart 智能预端接模块盒,OM4多模12芯MPO(母)-LC,A模块
iNSMLPS212Bin-Smart 智能预端接模块盒,G.652D单模12芯MPO(母)-LC,B模块
iNSMLPM312Bin-Smart 智能预端接模块盒,OM3多模12芯MPO(母)-LC,B模块
iNSMLPM412Bin-Smart 智能预端接模块盒,OM4多模12芯MPO(母)-LC,B模块
