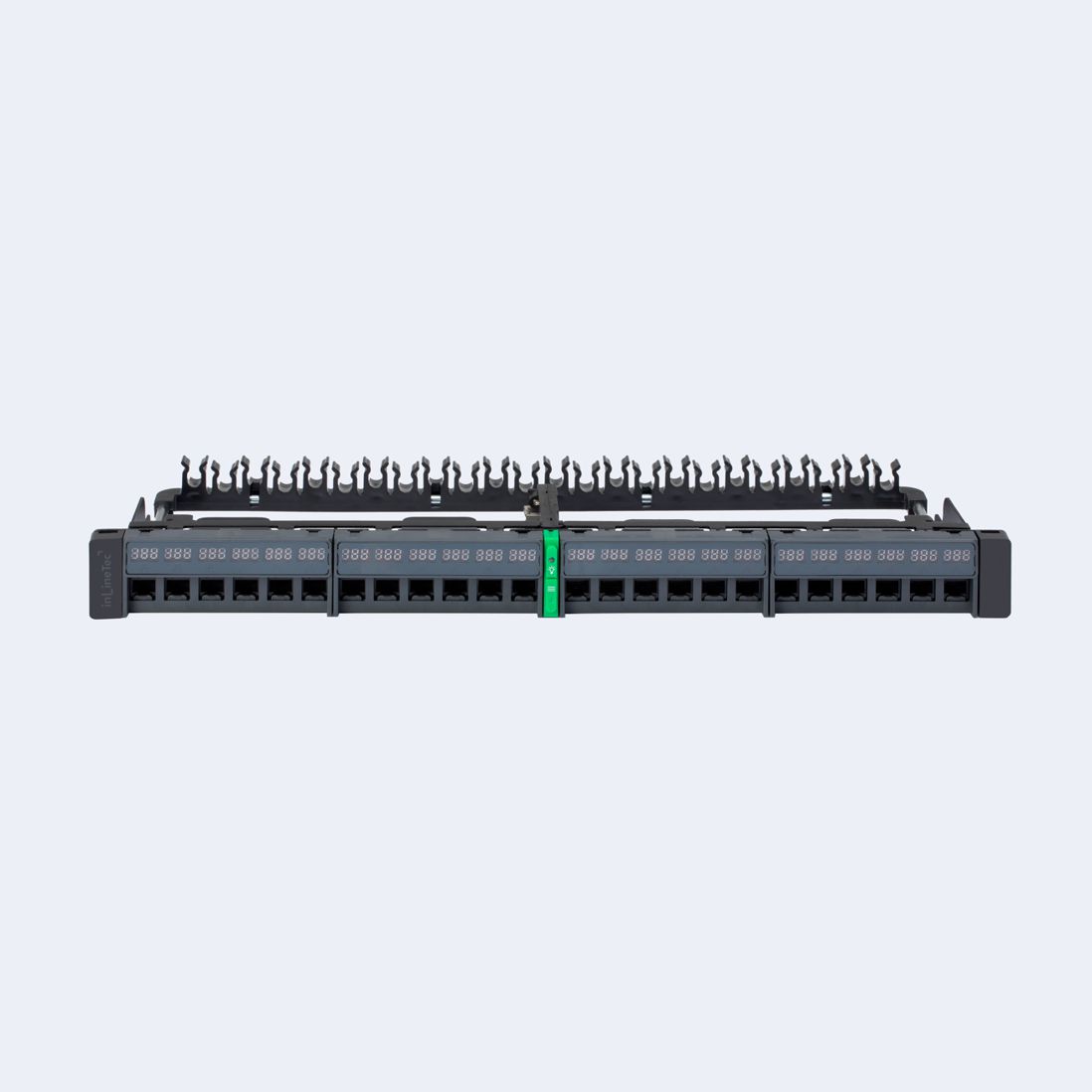

in-Smart智能铜缆配线架

• 1U规格,可支持4模组适配器板的结构,支持光铜混用

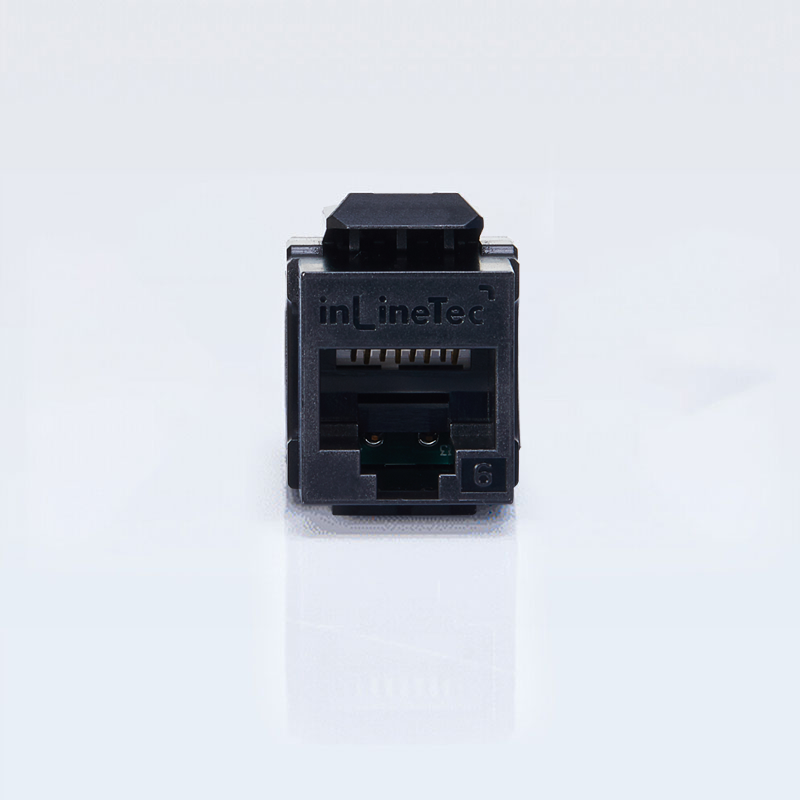

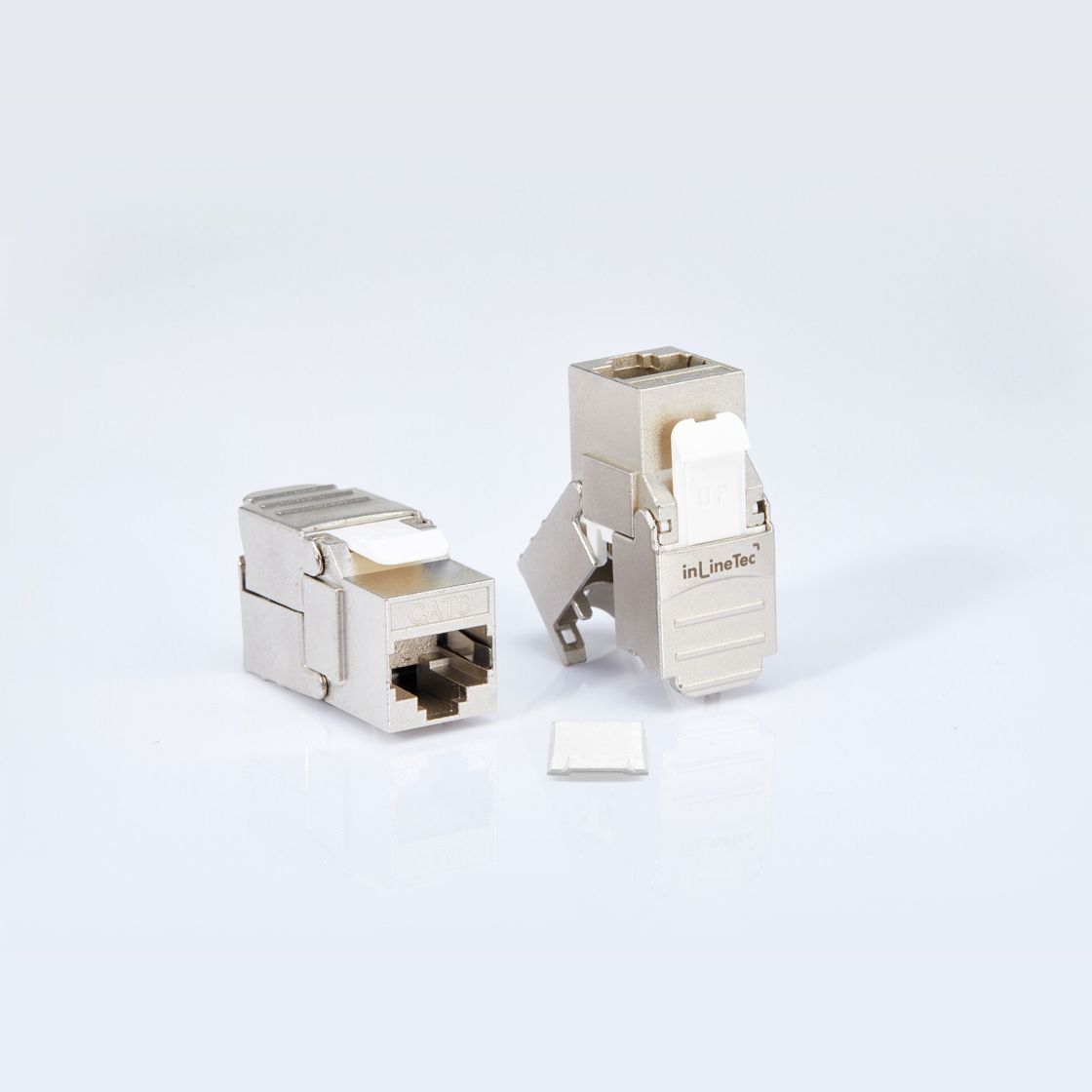

• 支持24口屏蔽、非屏蔽RJ45模块

• 通过端口感应技术实现端口状态的监测

• 采用普通RJ45跳线跳接

• 每端口均有对应的LED显示屏,可动态显示8位数字或字

  母组合的电子ID标签

• 每端口所对应的LED指示灯,可通过软件定义6种颜色,

  区分不同的网络应用

• 每端口所对应的LED显示屏,可通过架体自带按钮切换显

  示三组ID号,分别对应配线架端ID、工作区端ID、交换机

  端ID,链路信息一目了然

• 通过切换按钮,可实现LED灯的休眠和唤醒

• 通过RS485协议与管理控制通信,通信距离为300米,配

  线架间通信距离为15米

• 后置MCU模块提供配线架的通讯和供电接口

• 凹槽式后置理线托架为后端进线提供了更可靠的固定位置


应用环境

标准
ANSI/TIA-568.2-D,ISO/IEC 11801;YD/T 926.3
场景
适用于数据中心、楼宇等布线系统端接和跳接的智能管理需求
存储
-20到65℃
工作
0到40℃
相对湿度(操作)
非冷凝相对湿度≤ 93%

产品型号

in-Smart智能铜配线架
iNSPLCU24Ein-Smart 智能非屏蔽1U24口配线架,含MCU模块,含4个铜适配器板,不含RJ45模块
iNSPLCF24E in-Smart 智能屏蔽1U24口配线架,含MCU模块,含4个铜适配器板,不含RJ45模块
